Автоматика для ворот представляет собой совокупность электромеханических, электронных и радиотехнических устройств, которые обеспечивают открывание, закрывание и блокировку створок без постоянного участия человека. В профессиональной среде такой комплекс называют приводом или автоматикой, хотя фактически он включает двигатель, редуктор, блок управления, пульт, приёмник, фотоэлементы, сигнальную лампу и элементы безопасности. Автоматика бывает для распашных, откатных, подъёмно-поворотных, секционных и шлагбаумных систем. Выбор зависит от массы створки, интенсивности проезда, ширины проёма, климатических условий и наличия электропитания. Ошибки на этапе подбора приводят к перегрузке двигателя, быстрому износу редуктора, ложным срабатываниям и отказу автоматики в самый неподходящий момент.
Перед установкой специалисты изучают геометрию проёма, тип ворот, состояние фундамента и направляющих. Если требуется разобраться в различиях между ручным механизмом и автоприводом, полезно изучить технические материалы, размещённые по адресу https://billion72.ru/catalog/vorota-i-kalitki/otkatnye-vorota-ruchnoy-mekhanizm-avtoprivod/, где описаны типовые схемы и параметры оборудования, однако окончательный выбор делается после осмотра объекта и расчёта нагрузок. Ниже рассматриваются ключевые узлы, разновидности приводов, аксессуары и правила эксплуатации, которые повышают надёжность воротной системы.
Состав автоматики и принцип работы
Любая автоматика для ворот строится по схожему принципу: командный сигнал поступает на приёмник, блок управления обрабатывает его и подаёт напряжение на двигатель. Двигатель через редуктор передаёт усилие на створку или каретку. Концевой выключатель или энкодер фиксирует крайние положения и останавливает привод. При обнаружении препятствия фотоэлемент или токовая защита инициирует автореверс. Плавный пуск и замедление снижают динамические нагрузки. Ручной релиз позволяет открыть ворота при отключении электричества. Электрозамок или магнитный замок блокирует створку в закрытом состоянии. Сигнальная лампа предупреждает о движении. Антенна обеспечивает приём радиосигнала с брелока. GSM-модуль или Wi-Fi-контроллер позволяют управлять воротами со смартфона.
- Привод — электромеханизм, создающий усилие для движения створки.
- Редуктор — узел, передающий крутящий момент и снижающий обороты.
- Червячный редуктор — тип передачи с высокой самотормозящей способностью.
- Блок управления — электронная плата с логикой работы.
- Приёмник — устройство для приёма радиосигнала.
- Пульт — радиобрелок для дистанционного управления.
- Концевой выключатель — датчик крайнего положения.
- Энкодер — датчик оборотов и положения вала.
- Фотоэлемент — инфракрасный барьер безопасности.
- Автореверс — автоматическое движение в обратную сторону.
- Токовая защита — отключение при перегрузке двигателя.
- Плавный пуск — постепенный разгон привода.
- Замедление — снижение скорости перед остановкой.
- Ручной релиз — механизм разблокировки для ручного открывания.
- Электрозамок — устройство блокировки створки.
- Магнитный замок — замок с электромагнитной фиксацией.
- Сигнальная лампа — световой указатель движения.
- Антенна — элемент для улучшения приёма сигнала.
- GSM-модуль — управление через мобильную сеть.
- Wi-Fi-контроллер — интеграция в умный дом.
Приводы для распашных ворот
Распашные ворота оснащаются линейными, рычажными или поворотными приводами. Линейный привод представляет собой телескопический механизм, который крепится к столбу и створке. Рычажный привод работает через систему тяг и рычагов. Поворотный привод устанавливается на столб и передаёт усилие на петли. Гидравлические модели отличаются плавностью и высокой мощностью, но требуют обслуживания. Электромеханические приводы дешевле и проще в ремонте. Для створок шириной более двух метров применяют два привода, работающих синхронно. Важно учитывать ветровую нагрузку и парусность. Если створка имеет калитку, автоматика должна блокировать движение при открытой калитке.
- Линейный привод — телескопический механизм для распашных ворот.
- Рычажный привод — система тяг и рычагов.
- Поворотный привод — механизм, закреплённый на столбе.
- Гидравлический привод — устройство с рабочей жидкостью.
- Электромеханический привод — двигатель с редуктором.
- Синхронная работа — согласованное движение двух створок.
- Парусность — свойство створки воспринимать ветер.
- Петля — шарнирный узел распашных ворот.
- Притвор — элемент, закрывающий зазор между створками.
- Улавливатель — ответная часть для фиксации створки.
Автоматика для откатных ворот

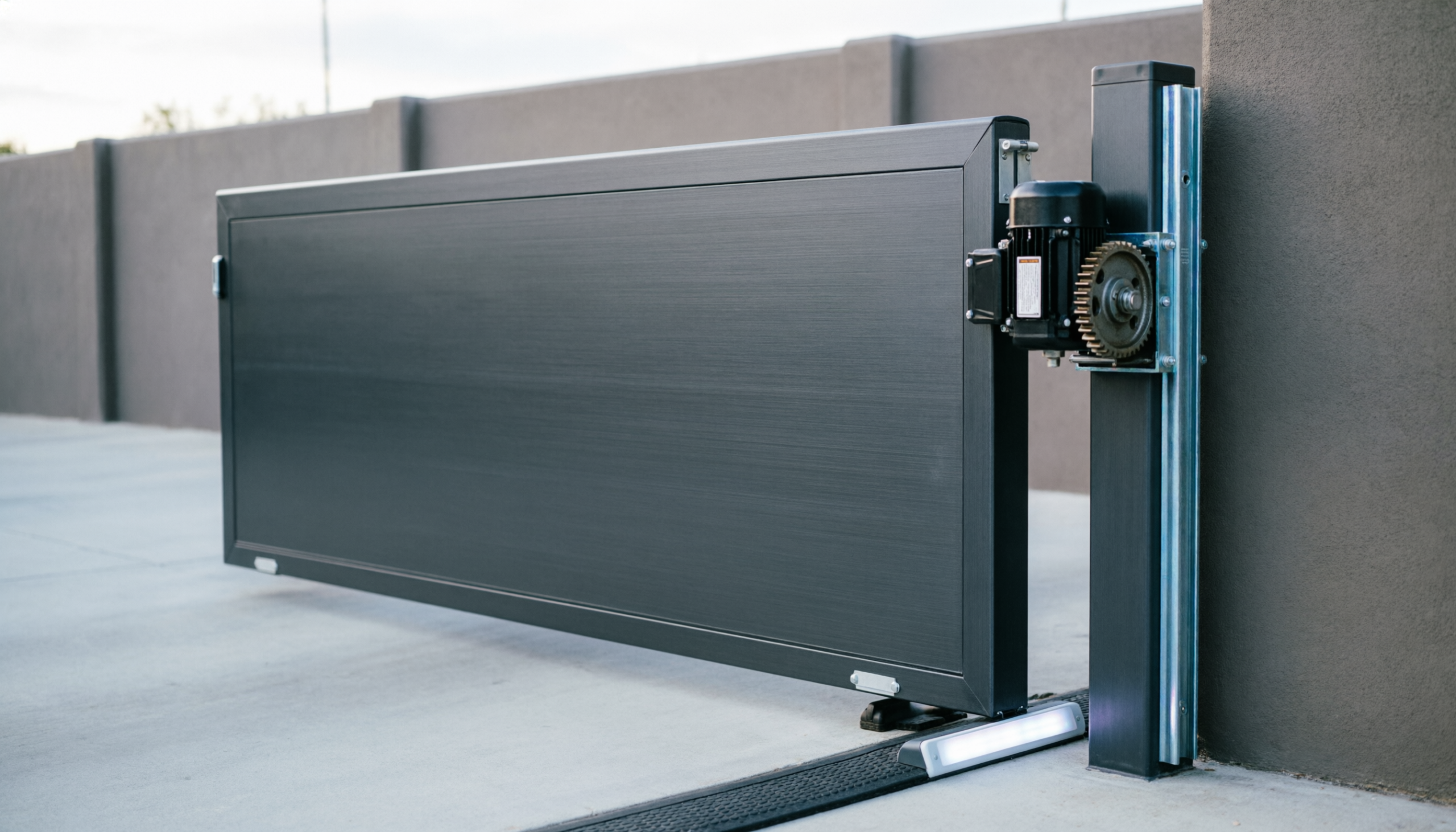

Откатные ворота комплектуются консольным приводом, который перемещает полотно по направляющей. Зубчатая рейка крепится к нижней балке, а шестерня привода входит с ней в зацепление. Роликовые каретки обеспечивают плавное движение. Верхний уловитель и нижний уловитель фиксируют полотно в закрытом положении. Консольная система не требует верхнего рельса и опоры на противоположной стороне. Для тяжёлых полотен применяют приводы с повышенным крутящим моментом. Магнитные концевые выключатели упрощают настройку. Если откатные ворота имеют ручной механизм, автоматика может быть установлена позже. При этом важно проверить состояние направляющей, роликов и фундамента.
- Консольный привод — привод для откатных ворот.
- Направляющая — профиль, по которому движутся ролики.
- Зубчатая рейка — элемент передачи усилия.
- Шестерня — зубчатое колесо привода.
- Роликовая каретка — опорный узел движения.
- Верхний уловитель — фиксатор верхней части полотна.
- Нижний уловитель — фиксатор нижней части полотна.
- Консольная система — схема без верхнего рельса.
- Крутящий момент — усилие на валу привода.
- Магнитный концевой выключатель — бесконтактный датчик положения.
Управление, безопасность и аксессуары
Управление автоматикой осуществляется с пульта, кнопочной панели, кодонаборной панели, домофона или видеодомофона. Радиобрелок может быть одноканальным или многоканальным. Приёмник работает на фиксированной или динамической частоте. Фотоэлементы устанавливаются по обе стороны проёма и создают невидимый барьер. Индукционная петля реагирует на металл автомобиля. Датчик препятствия останавливает движение при контакте. Сигнальная лампа и звуковой извещатель предупреждают пешеходов. Аварийная кнопка разблокирует систему. Аккумулятор и солнечная панель обеспечивают резервное питание. Блок управления может иметь разъёмы для подключения GSM-модуля, Wi-Fi-адаптера и датчика дождя.
- Кнопочная панель — проводной пульт управления.
- Кодонаборная панель — устройство ввода кода.
- Домофон — переговорное устройство.
- Видеодомофон — домофон с камерой.
- Одноканальный пульт — управление одной командой.
- Многоканальный пульт — управление несколькими устройствами.
- Динамическая частота — кодирование сигнала с защитой от перехвата.
- Индукционная петля — датчик обнаружения транспорта.
- Датчик препятствия — устройство остановки при контакте.
- Звуковой извещатель — звуковой сигнал движения.
- Аварийная кнопка — ручное отключение автоматики.
- Аккумулятор — резервный источник питания.
- Солнечная панель — зарядка аккумулятора от солнца.
- Датчик дождя — аксессуар для автоматического закрывания.
Электропитание и резервные системы
Автоматика для ворот обычно питается от сети переменного тока напряжением 220 вольт. Блок управления содержит трансформатор, выпрямитель и стабилизатор. Для защиты сети устанавливают автоматический выключатель и устройство защитного отключения. При частых отключениях электричества применяют источник бесперебойного питания или аккумуляторную батарею. Солнечная панель подходит для удалённых объектов. Низковольтные приводы безопаснее в эксплуатации. Кабель прокладывается в гофре или трубе, чтобы защитить от влаги и механических повреждений. Сечение провода рассчитывается по длине линии и току потребления. Неправильный выбор сечения приводит к падению напряжения и сбоям в работе блока управления.
- Переменный ток — стандартное питание от сети.
- Трансформатор — устройство понижения напряжения.
- Выпрямитель — преобразователь переменного тока в постоянный.
- Стабилизатор — поддержание напряжения.
- Автоматический выключатель — защита от перегрузки.
- Устройство защитного отключения — защита от утечки тока.
- Источник бесперебойного питания — резервная система.
- Аккумуляторная батарея — накопитель энергии.
- Низковольтный привод — привод с безопасным напряжением.
- Гофра — гибкая защитная трубка для кабеля.
- Сечение провода — параметр токопроводящей жилы.
- Падение напряжения — потеря напряжения на длинной линии.
Монтаж, настройка и обслуживание
Монтаж автоматики начинается с проверки геометрии ворот, состояния фундамента и направляющих. Привод устанавливается по шаблону, прилагаемому производителем. Зазоры и углы регулируются. Блок управления размещается в сухом месте с доступом для обслуживания. Фотоэлементы выставляются на одной высоте и направляются друг на друга. Концевые выключатели настраиваются на крайние положения. Пульты программируются в память приёмника. Проверяется автореверс, токовая защита и время замедления. Обслуживание включает очистку направляющих, смазку роликов, подтяжку крепежа, проверку аккумулятора и тестирование безопасности. Регулярная диагностика продлевает срок службы привода и предотвращает внезапные отказы.
- Шаблон — приспособление для разметки крепления.
- Геометрия ворот — правильное взаимное расположение элементов.
- Регулировка — настройка зазоров и углов.
- Программирование — запись пультов в память.
- Диагностика — проверка работоспособности узлов.
- Смазка — нанесение состава на трущиеся поверхности.
- Подтяжка крепежа — устранение люфтов.
- Тестирование безопасности — проверка фотоэлементов и автореверса.
- Люфт — свободный ход в соединении.
- Отказ — потеря работоспособности автоматики.
Типичные ошибки выбора и эксплуатации
Одной из частых ошибок является установка привода, рассчитанного на меньшую массу створки. Это приводит к перегреву двигателя и износу редуктора. Вторая ошибка — экономия на фотоэлементах, из-за чего автоматика не распознаёт препятствие. Третья — отсутствие ручного релиза, что делает ворота неработоспособными при отключении электричества. Четвёртая — неправильный выбор сечения кабеля, вызывающий сбои блока управления. Пятая — установка блока управления во влажном помещении. Шестая — игнорирование ветровой нагрузки для распашных ворот. Седьмая — отсутствие заземления. Восьмая — использование несовместимых аксессуаров. Девятая — редкое обслуживание направляющих и роликов. Десятая — самостоятельная переделка схемы без учёта гарантийных требований. Соблюдение инструкций и привлечение специалистов снижают риск преждевременного выхода автоматики из строя.
- Перегрев двигателя — следствие перегрузки.
- Износ редуктора — потеря ресурса передачи.
- Ложное срабатывание — ошибочная команда.
- Сбой блока управления — нарушение логики работы.
- Влагозащита — защита от воды и конденсата.
- Заземление — обязательное условие безопасности.
- Совместимость аксессуаров — соответствие протоколов и разъёмов.
- Гарантийные требования — условия сохранения гарантии.
- Ресурс привода — расчётное число циклов.
- Интенсивность проезда — количество открываний в час.
Заключение
Автоматика для ворот — это инженерная система, где каждый элемент влияет на общую надёжность. Правильный подбор привода, грамотный монтаж, наличие фотоэлементов, резервного питания и ручного релиза делают эксплуатацию безопасной и комфортной. Регулярное обслуживание, проверка крепежа, смазка трущихся узлов и тестирование безопасности позволяют избежать внезапных отказов. Современные решения поддерживают управление со смартфона, интеграцию с умным домом и работу от солнечной панели. Комплексный подход превращает автоматику из простого удобства в долговечный и функциональный элемент загородной инфраструктуры.
