Грузопассажирские подъемники: устройство, виды и правила выбора

В современном строительстве, на промышленных объектах и в логистических центрах часто возникает необходимость одновременно поднимать как людей, так и грузы. Обычные пассажирские лифты не рассчитаны на тяжёлые стройматериалы, а грузовые подъёмники не всегда безопасны для персонала. Оптимальным выходом становятся грузопассажирские подъемники — специальные устройства, позволяющие перемещать на высоту и рабочих, и оснастку, и мебель, и строительные блоки. Такие механизмы широко применяются при монтаже фасадов, реконструкции зданий, на складских комплексах с многоярусными стеллажами, а также в торговых центрах для подъёма товара и персонала. В этой статье подробно разберём конструктивные особенности, классификацию, технические требования, преимущества и недостатки грузопассажирских подъемников, а также дадим рекомендации по выбору надёжного оборудования.

Устройство и принцип работы грузопассажирского подъемника

Любой подъёмник данного типа включает следующие базовые элементы: грузовая платформа или кабина, направляющие (рельсы или мачты), тяговый механизм (лебёдка, гидроцилиндр или цепная передача), система управления и безопасности (ограничители скорости, ловители, конечные выключатели). В зависимости от привода различают электрические (реверсивные лебёдки) и гидравлические подъёмники. Электрические работают быстрее и проще в обслуживании, но шумнее. Гидравлические — плавнее, компактнее (не требуют машинного отделения), но скорость ниже, а масло необходимо менять каждые 1-2 года. Грузопассажирские подъёмники могут устанавливаться как внутри здания (в шахте или на пристенных направляющих), так и снаружи — для фасадных работ.

Больше технических деталей, сертификатов и схем монтажа можно найти на специализированном ресурсе: https://vysotnik-m.ru/. Там представлены актуальные модели с подробными спецификациями и видео работы в реальных условиях. А мы продолжим разбирать ключевые параметры выбора.

Основные виды грузопассажирских подъемников

Классификация этих устройств проводится по нескольким признакам: типу привода, способу установки, грузоподъёмности и назначению. Рассмотрим самые распространённые категории.

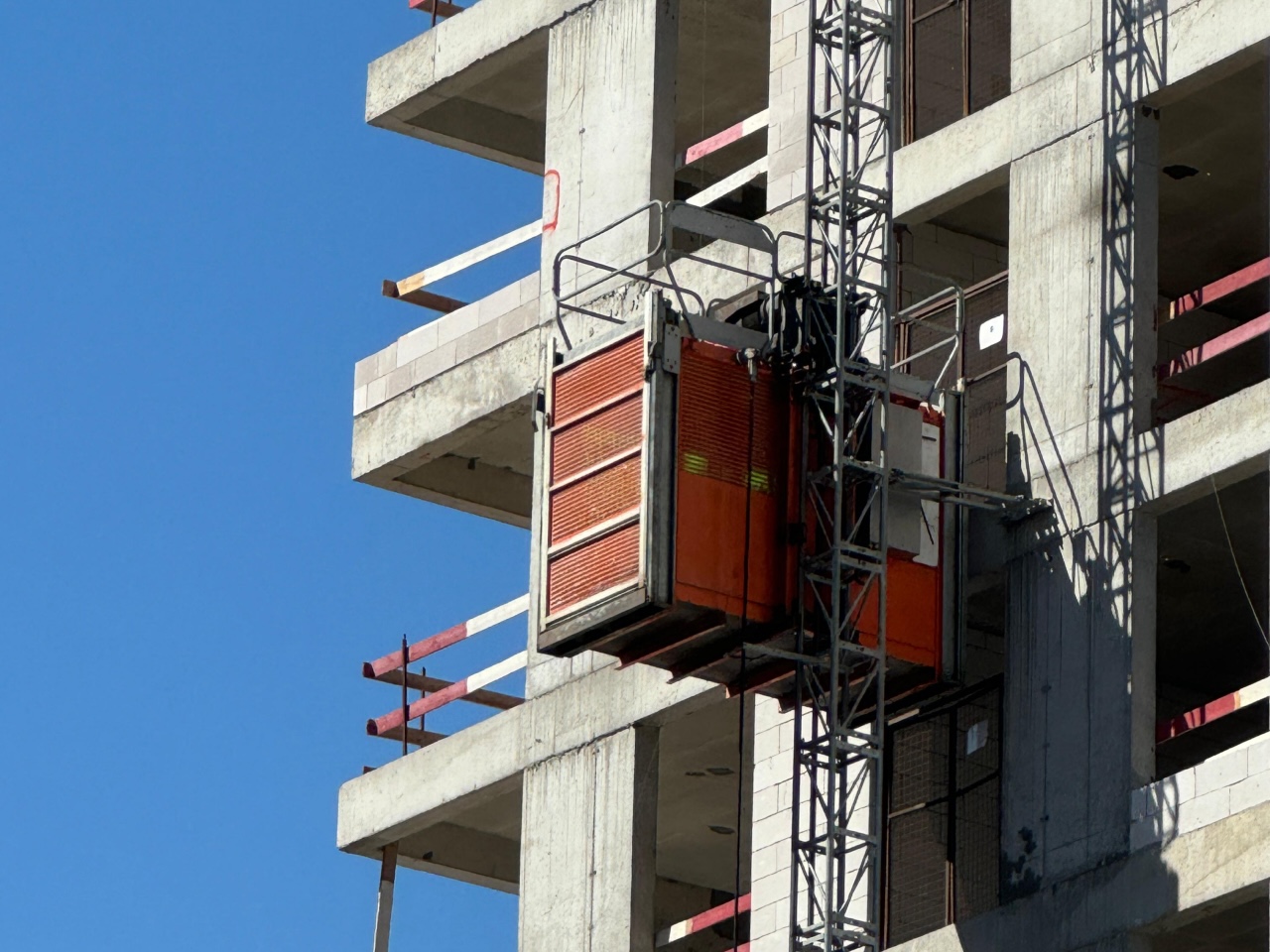

Строительные грузопассажирские подъемники (мачтовые). Устанавливаются на фасадах строящихся зданий с помощью секционных мачт (высотой до 150–200 м). Кабина перемещается по мачте на шестернях или канатах. Грузоподъёмность — от 500 до 3000 кг, скорость — до 60 м/мин. Обязательны двери секций безопасности, ограждение от падения предметов. Применяются для подъёма рабочих, кирпича, раствора, инструмента.
Шахтные грузопассажирские подъемники. Монтируются внутри зданий в специальных шахтах из металлических профилей или капитальных стен. Напоминают лифты, но с усиленной платформой. Подходят для складов, производственных цехов, многоуровневых паркингов. Часто управляются с пульта, закреплённого на каждой площадке.
Гидравлические ножничные подъемники. Используют принцип выдвижных ножниц, приводимых в движение гидроцилиндром. Рабочая платформа поднимается вертикально. Грузоподъёмность до 2 тонн, высота подъёма до 10–12 м. Преимущество — стабильность при боковых нагрузках. Часто применяются на ремонте мостов, на железной дороге, в ангарах.
Цепные или реечные подъемники (универсальные). Оснащены реечным механизмом с приводом от электродвигателя через червячный редуктор. Считаются самыми надёжными и долговечными (ресурс до 20 лет). Скорость невысокая (12–24 м/мин), зато точность остановки — миллиметровая. Идеальны для медицинских учреждений, архивов, лабораторий.

Технические характеристики и требования безопасности

При выборе грузопассажирского подъемника необходимо обращать внимание на следующие параметры, регламентированные ТР ТС 010/2011 (Безопасность машин и оборудования) и ГОСТ Р 56040-2014:

Грузоподъёмность — от 150 кг до 5 тонн. Для типовых строительных задач достаточно 500–1000 кг, для складов с металлическими заготовками — 2–3 тонны. Важно понимать: грузопассажирский режим подразумевает, что суммарный вес людей и груза не должен превышать номинала. Перегруз ведёт к ускоренному износу направляющих и опасности обрыва.
Высота подъёма — от 3 до 200 м. Для внутрицеховых работ обычно достаточно 6–12 м, для фасадных — до 50 м, для высотных зданий — до 150–200 м (секционные мачты).
Скорость — от 0,1 до 1 м/с. Высокая скорость экономит время, но требует более мощных тормозов и ограничителей. Для частого перемещения людей (более 10 циклов в час) желательна скорость не ниже 0,5 м/с.
Габариты платформы — длина и ширина должны позволять ввозить тележки, поддоны (европаллет 1200х800 мм) или крупногабарит. Минимальные размеры для стандартного использования — 1500х1500 мм.
Безопасные устройства — обязательны: ограничитель скорости с ловителями (электромеханический или центробежный), конечные выключатели верхней и нижней позиции, концевой выключатель дверей (каждой двери), кнопка аварийного останова, блокировка при обрыве цепи/каната. Для грузопассажирских подъемников также необходимо наличие аварийного спуска вручную (лебёдка или гидравлический клапан).

Преимущества использования грузопассажирских подъемников

По сравнению с раздельным применением грузовых и пассажирских лифтов либо с использованием кранов-балок, эти системы дают ряд важных преимуществ.

Экономия пространства и бюджета — один подъёмник заменяет два (грузовой и пассажирский), уменьшается площадь шахты и затраты на монтаж. В условиях плотной застройки или ограниченных цехов это критично.
Повышение производительности — рабочие могут подниматься вместе с инструментом и материалами, не тратя время на отдельные рейсы. Например, бригада плиточников поднимается на этаж с ведрами раствора и мешками клея.
Универсальность — платформу можно легко адаптировать под конкретные грузы: установить откидные борта, фиксаторы для поддонов, крепления для газовых баллонов или длинномеров.
Безопасность персонала — в отличие от строительных лесов и люлек, подъёмник имеет ограждённую кабину, автоматические двери и систему предотвращения падения. Снижается риск травм при подъёме тяжестей по лестницам.
Мобильность (для мачтовых моделей) — некоторые подъемники выпускаются на колёсной базе, их можно перемещать с одного объекта на другой, не привлекая кран.

Недостатки и ограничения

Как и любая техника, грузопассажирские подъемники имеют свои минусы, которые важно учитывать при проектировании.

Относительно низкая скорость по сравнению с современными лифтами (обычно в 2-3 раза медленнее). Для многоэтажек с большим пассажиропотоком это может быть критично.
Требования к регулярному техническому обслуживанию — смазка направляющих, проверка ловителей, калибровка тормозов, замена тросов раз в 3-5 лет. Пренебрежение ТО ведёт к авариям.
Необходимость получения разрешения Ростехнадзора — если подъёмник используется на производстве или стройке и поднимает людей, он регистрируется как опасный производственный объект (ОПО). Требует ежегодного экспертного заключения.
Ограничения по климатическим условиям — наружные подъёмники нельзя эксплуатировать при ветре более 15 м/с, в гололёд или при температуре ниже -20°C (на усмотрение производителя).

Как выбрать подъемник под конкретные задачи

Чтобы не ошибиться, ответьте на пять вопросов:

Где будет установлен подъемник — внутри помещения, на фасаде или на открытой площадке? От этого зависит степень защиты (IP) электрооборудования и антикоррозионное покрытие.
Какой максимальный вес и габариты груза? Если часто перевозятся поддоны с товаром, платформа должна быть глубиной не менее 1,5 м и шириной 1,5 м с возможностью заезда рохли.
Как часто планируется поднимать людей? Если ежедневно более 20 человек в смену, нужна система двойного торможения и резервное питание (аварийный спуск).
Есть ли готовое машинное отделение? Для гидравлических моделей оно не нужно (насосная станция компактна), а для электрических с канатоведущим шкивом потребуется от 3 м².
Каков бюджет на монтаж и обслуживание? Самые дорогие в установке — шахтные подъёмники (требуют сварных работ и огнестойкой шахты). Самые бюджетные — наружные мачтовые (монтируются за 2-5 дней).

Правила эксплуатации и типичные неисправности

Для безопасной работы грузопассажирского подъемника необходимо:

Назначить ответственного за исправное состояние (проходит обучение и аттестацию).
Перед каждым включением проверять двери, сигнальные лампы, работу кнопок «Стоп» и целостность ограждения.
Не превышать грузоподъёмность (перегруз определяется по амперметру или датчику веса).
Запрещать нахождение людей под платформой (даже при поднятой — опасность гидравлической разгерметизации).
Раз в месяц смазывать направляющие и проверять натяжение цепей/канатов.

Частые поломки: заклинивание конечных выключателей (из-за мусора на рельсах), износ щёток мотора, утечка масла в гидроцилиндре, деформация дверных роликов. Устранение большинства неполадок возможно силами штатного электрика, но ремонт тормозной системы и ловителей должны выполнять только сертифицированные специалисты.

Сравнение грузопассажирских подъемников с альтернативами

Часто заказчики выбирают между строительным подъемником и автовышкой или между подъёмником и отдельным лифтом. Автовышка мобильна, но требует водителя-оператора и не работает постоянно — аренда дорога. Отдельный грузовой лифт дороже в монтаже (от 2-х млн руб.), но быстрее. Грузопассажирский подъёмник — компромисс: цена от 500 тыс. руб. за простую мачтовую модель, скорость достаточная для малоэтажного строительства, возможность перемещать людей даёт гибкость. Если же требуется многоэтажное офисное здание с высоким трафиком, лучше всё же устанавливать два отдельных лифта.

В итоге, грузопассажирские подъемники — незаменимая техника для строек, складов и производств, где вертикальное перемещение людей и грузов происходит регулярно. Выбирая модель, отдавайте предпочтение сертифицированным производителям с гарантией не менее 2 лет и сервисными центрами в вашем регионе. И всегда помните: экономия на системах безопасности недопустима — ставьте только проверенные ловители и ограничители скорости.
